Displays

De displays vormen een belangrijk onderdeel van de Analyzer Clock

De software in de Arduino Mega maakt gebruikt van de Library LedControl.
Hiermee stuurt de Arduino via drie uitgangen (Data, Load en Clock) de Maxim7219 chip aan.
Een enkele chip kan 64 leds aansturen.
Het is mogelijk om maximaal 8 van deze Maxim's achter elkaar "door te lussen".

Een 7 segmentsdisplay, met als 8e segment de decimale punt, kan dus 8 digits achter elkaar bevatten en kan dan worden aangestuurd door 1 Maxim7219.

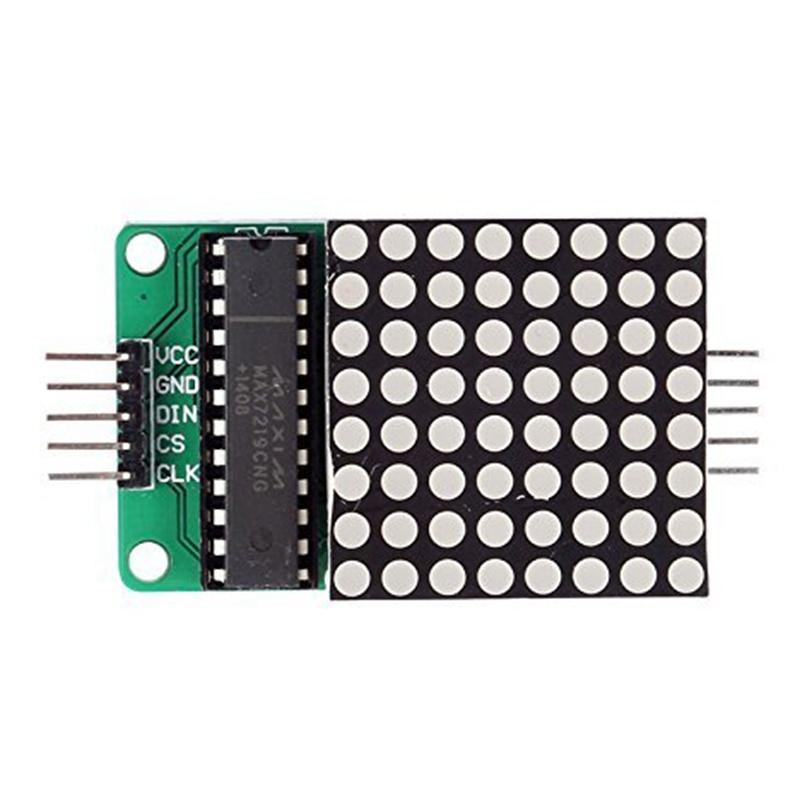

Deze combinatie is als geheel verkrijgbaar voor een paar euro, als 8 digits 7 segmentsdisplay of als dotmatrix.

Voor de breadboard opstelling ben je dus snel klaar: kant en klare displays en de 2 ledringen van de uiteindelijke klok worden in de proefopstelling gesimuleerd door de matrixen.

Het losse Maxim 7219 IC kun je dus ook gewoon kopen en zelf de aansluiting maken naar wat het dan ook mag zijn. In het geval van deze klok worden dus de twee ledringen hierop aangesloten.

En als je de standaard rode displays niet mooi vind, kun je zelf iets beters maken.

Op de foto hieronder zie je de displays liggen en ook de twee dotmatrix displays.

Voor het display van Tijd en Datum heb ik twee mooiere displays gemaakt.

Hiervoor heb ik Adafruit 7 segmentsdisplays gebruikt (zijn een tikkeltje duurder).

Zie foto hieronder: de Maxim7219 stuurt een display aan en de draadjes zijn dus de verbindingen tussen de chip en de betreffende segmenten.

Op de achterzijde van de print lopen nog veel meer draadjes. Het maken van deze print heeft wat tijd gekost!
